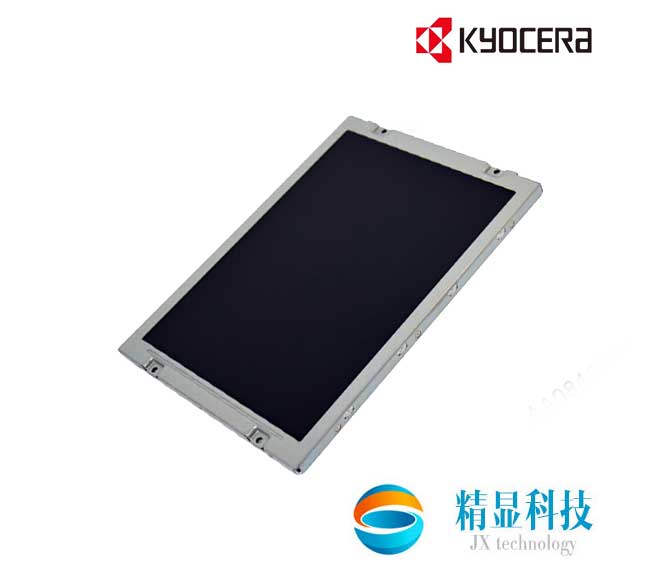

京瓷TCG070WVLPAANN-AN50-S高亮度屏 7寸陽光下可視液晶屏
- 品牌：京瓷 (Kyocera)
- 尺寸：7.0寸
- 型號：TCG070WVLPAANN-AN50-S
- 分辨率：800(RGB)×480, WVGA, 133PPI
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
TCG070WVLPAANN-AN50-S是京瓷 (Kyocera) 推出的一款采用a-Si TFT-LCD技術的7.0英寸液晶模組產品，它裝配有WLED背光，無背光驅動，無觸摸。具體的參數信息，參考下面表格。
|
京瓷TCG070WVLPAANN-AN50-S高亮度屏 7寸陽光下可視液晶屏 應用詳情
|
||||||
|---|---|---|---|---|---|---|
| 基本信息 | 面板品牌 | 京瓷 (Kyocera) | 型號名稱 | TCG070WVLPAANN-AN50-S | ||
| 面板尺寸 | 7.0寸 | 面板應用 | 工業 | |||
| 面板類型 |
a-Si TFT-LCD, 液晶模組 |
- | - | |||
| 工作環境 | 工作溫度 | -20 ~ 70 °C | 耐振動性 | - | ||
| 存儲溫度 | -30 ~ 80 °C | RoHS狀態 | RoHS Compliance | |||
| 典型特征 | 高亮度、表面霧面、白光LED背光、壽命大于5萬小時、180度翻轉顯示 | |||||
| 備注 | for China Market | |||||
| 京瓷TCG070WVLPAANN-AN50-S高亮度屏 7寸陽光下可視液晶屏 結構詳情 | ||||||
| 像素特征 | 像素?cái)?shù)量 | 800(RGB)×480, WVGA | 點間距 | 0.0635×0.1905 mm | ||
| 像素配置 | RGB垂直條狀 | 像素間距 | 0.1905×0.1905 mm [133PPI] | |||
| 結構尺寸 | 顯示區域 | 152.4(W)×91.44(H) mm | 可視尺寸 | 154.4(W)×93.4(H) mm | ||
| 外觀尺寸 | 165(W)×104.4(H) mm | 外觀厚度 | 8.2/8.5 (Typ./Max.) mm | |||
| 外觀特征 | 物理形狀 | 平面矩形 | 風景肖像 | 風景模式 | ||
| 寬高比 | 15:9 | 外觀樣式 | - | |||
| 安裝方式 | Without | |||||
| 其它特征 | 重量 | 195g (Typ.) | 表面處理 | 霧面 | ||
| 京瓷TCG070WVLPAANN-AN50-S高亮度屏 7寸陽光下可視液晶屏 光學詳情 | ||||||
| 基本信息 | 面板亮度 | 900 (Typ.) | 對比度 | 1000:1 (Typ.) (透射) | ||
| 可視角度 | 80/80/60/80 (Typ.)(CR≥10) | 光學模式 | TN，常白顯示，透射式 | |||
| 最佳角度 | 12 o'clock | 響應速度 | 5/25 (Typ.)(Tr/Td) ms | |||
| 色彩性能 |
色度
|
Wx:0.290; Wy:0.305 | 顏色數量 | 262K (6-bit) | ||
| 色溫 | 8405K | 白場變動 | 1.43 (Max.)(5 points) | |||
| 1931色域 | NTSC比值 | 49% | sRGB覆蓋率 | 68% | ||
| Adobe RGB覆蓋率 | 51% | DCI-P3覆蓋率 | 51% | |||
| Rec.2020覆蓋率 | 36% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |||
| 顯示性能 | 陽光下可視性 | 是 | 透射率 | - | ||
| 京瓷TCG070WVLPAANN-AN50-S高亮度屏 7寸陽光下可視液晶屏 電子詳情 | ||||||
| 翻轉掃描 | 翻轉 (180°) | |||||
| 時序控制 (T-CON) : | Embedded T-CON | |||||
| 京瓷TCG070WVLPAANN-AN50-S高亮度屏 7寸陽光下可視液晶屏 背光詳情 | ||||||
| 背光特征 | 燈管類型 | WLED | 燈管形狀 | 2串 | ||
| 燈管壽命 | 50K (Typ.) 小時 | 數量 | 2 strings | |||
| 位置 | 側入式光源 | 是否可換 | - | |||
| 接口特征 | 類型 | 包含在屏信號接口中 | 燈管驅動 | 無 | ||
| 驅動電氣 | 電壓輸入 | 18.0/21.2V (Typ./Max.) | 輸入電流 | 60mA (Typ.) | ||
| 京瓷TCG070WVLPAANN-AN50-S高亮度屏 7寸陽光下可視液晶屏 信號詳情 | ||||||
| 信號電氣 | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 180/235mA (Typ./Max.) | ||
| 功率消耗 | 0.594W (Typ.) | 信號接口 | Parallel RGB (1 ch, 6-bit) | |||
| 接口特征 | 類型 | 端子 |
位置
|
- | ||
| 接口詳情 |
品牌
|
型號
|
腳間距 | 腳數 | 數量 | |
| 意力速 | IMSA-9681S-40A-GF | 0.5 mm | 40 pins | 1 pcs | ||
京瓷TCG070WVLPAANN-AN50-S高亮度屏 7寸陽光下可視液晶屏它的典型特征總結為:
高亮度，白光LED背光，壽命大于5萬小時，180度翻轉顯示，表面霧面， for China Market。它的工作溫度為 -20 ~ 70°C，存儲溫度為 -30 ~ 80°C。此型號推薦使用于工業。
作為一款TN，常白顯示，透射式液晶模組產品，TCG070WVLPAANN-AN50-S可以提供900 cd/m²的顯示亮度 1000:1的透射對比度，以及80/80/60/80 (Typ.)(CR≥10)(L/R/U/D)的可視角度，最佳觀看角度為12 o'clock，它的響應時間為5/25 (Typ.)(Tr/Td) ms。由于每個像素點采用了6-bit灰階信號，此產品可以顯示262K顏色，其顯示的色彩飽和度也達到了49% (NTSC)。背光方面此產品采用了2 strings WLED發光的側入式光源，光源的使用壽命為50K小時，不含背光驅動。TCG070WVLPAANN-AN50-S采用了Parallel RGB (1 ch, 6-bit)信號接口，總共40 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。
如果開發新產品想采用TCG070WVLPAANN-AN50-S液晶模組，可以聯系杭州精顯科技有限官方工作人員，我們會為您提供更詳細的信息。
