震動環境下選用什么樣的LCD液晶屏？

文章出處：未知人氣：發表時間：2020-11-03

　　當遇到這種問題的時候，我們首先會從液晶屏的結構和連接方式上考慮。其實，液晶屏的顯示部分和震動并沒有太大關系，只要不受到撞擊、破碎等情況，液晶屏顯示是不會受到影響的。但是，如果結構和連接方式不合適，長時間的震動下，很可能導致連接部分錯位松動，導致液晶顯示不良。

　　那么，我們必須知道的是常規的液晶屏結構和連接方式的種類。

　　結構上來說，液晶屏通常分為COB和COG結構，簡單來說，COB屬于外置驅動芯片，COG屬于內置驅動芯片，所以相對來說，COG結構要更適合震動環境下使用。

　　連接方式上來說，通常有導電膠條、斑馬紙、FPC排線、金屬管針。

　　這里面，比較適合震動環境的是金屬管針和FPC的連接方式。金屬管針常用于段碼屏，是直接焊接在線路板上的，所以只要不受到直接撞擊，基本上不會有問題。

　　FPC排線常用于COG結構的點陣屏和彩屏，也同樣比較適合于震動環境，但是FPC會分為焊接型和插接型，焊接型的是直接焊接在線路板上的，插接型的是插在線路板上的座子里，所以相對來說焊接型的就更適合震動環境了，我司在設計液晶屏的時候，也會考慮到這點，根據客戶的使用情況，有震動的環境下會優先使用焊接型的FPC。

　　當然，插接型的FPC并不是不適合，當時我們?cè)诳蛻暨x用插接型的FPC時，會幫助客戶選用質量比較好的連接器，或者配合修改FPC形狀，甚至加上打膠工序，確保實際使用時萬無一失。

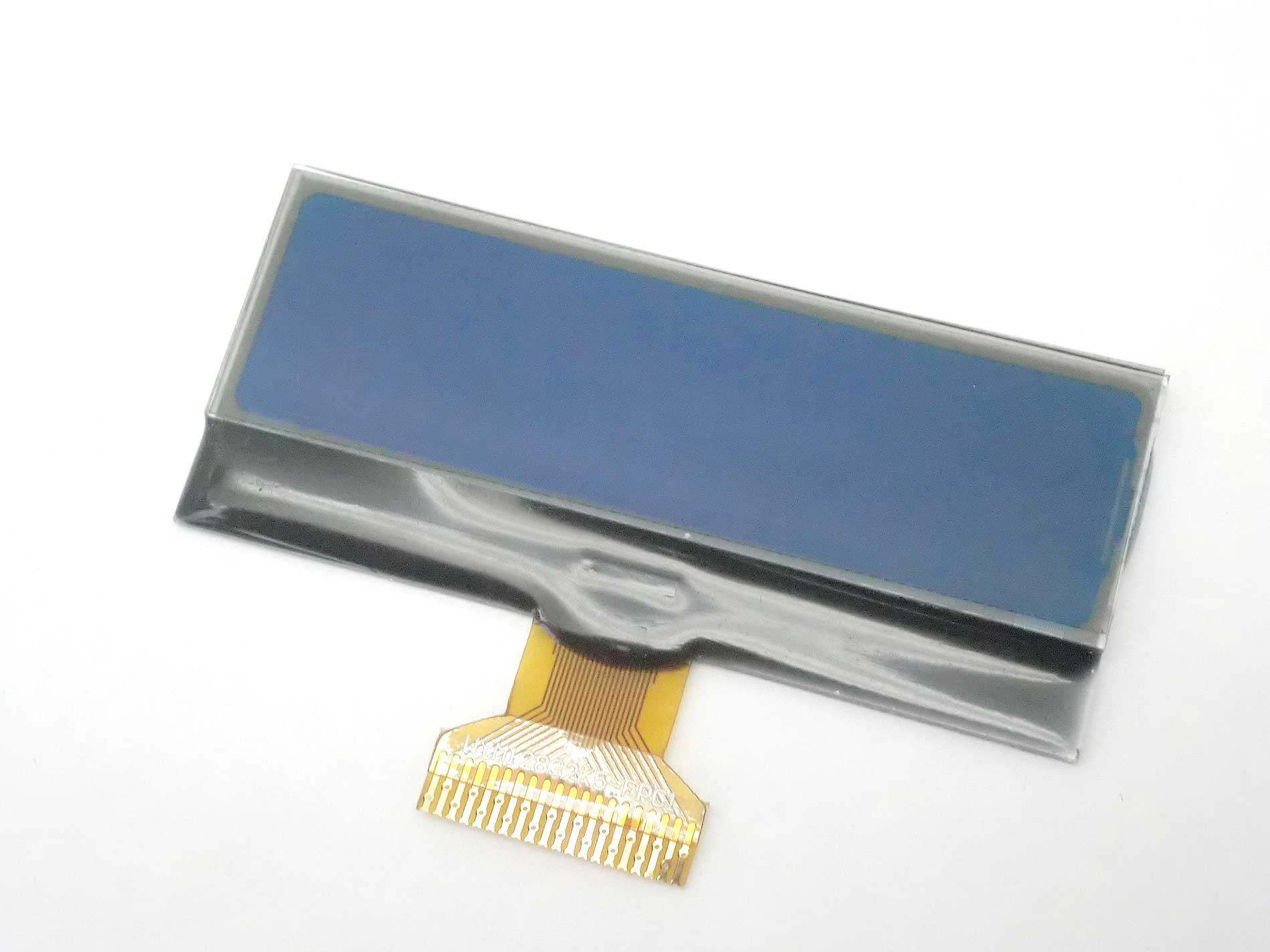

排線型LCD：
