LCD液晶屏的列陣工藝與基本參數？

文章出處：未知人氣：發表時間：2021-10-09

TFT-LCD 液晶屏根據處理順序，流程分為：陣列工藝、箱體成型工藝和模塊化工藝。在本文中，我們將詳細介紹第一個列陣工藝。

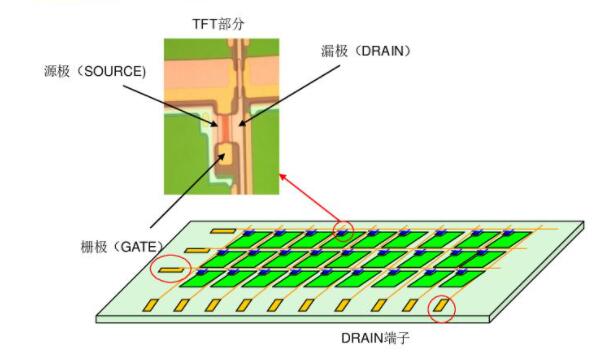

陣列工藝它類似于通過半導體工藝在玻璃基板上定期制作TFT器件、像素和其他圖案的過程。陣列工藝包括清洗工藝、CVD成膜技術、濺射成膜技術、光刻膠或光刻膠（PR）涂層、顯影剝離技術、曝光技術、濕法刻蝕技術、干法刻蝕技術等，最終在玻璃基板上形成4~5層薄膜圖案。

先清潔玻璃基板，然后形成薄膜（金屬濺射模式、非金屬CVD模式）；成膜后在基板上涂上PR，用掩模曝光，將所需圖案從掩模轉移到PR上，對PR感光部分進行沖洗，剩余的PR為所需圖案；然后進行蝕刻工程（金屬一般為濕法蝕刻，非金屬一般為干法蝕刻），去除無PR保護的薄膜，留下所需的薄膜圖案；然后，剝離公關，留下來陣列工藝最后按要求進行退火處理，對整個工程進行檢驗陣列工藝。

1、顯示尺寸：TFTLCD的顯示尺寸是指實際可見區域的對角線長度，單位為英寸，縮寫為英寸（1英寸=2.54厘米）。

2、縱橫比：縱橫比是TFTLCD可見區域的長度和寬度之比，也稱為屏幕比。TFT-LCD的縱橫比主要為4:3、5:4、16:10和16:9。16:9的比例更接近黃金分割，對人眼更舒適。在TFTLCD產品的設計中，H（水平）通常表示長度，V（垂直）表示寬度。

3、有效顯示面積：有效顯示面積是指TFTLCD可以顯示的屏幕總面積。已知TFT-LCD的顯示尺寸和縱橫比，利用畢達哥拉斯定律可以計算出有效顯示區域的具體長度和寬度。

4、像素數：TFTLCD的分辨率表示有效顯示區域中可用于圖像顯示的發光點的數量。TFTLCD中的發光點稱為像素。分辨率通常以乘法的形式表示，例如1024×768的分辨率，其中1024表示在有效顯示區域的水平方向上顯示的像素數量，768表示在垂直方向上顯示的像素數量。分辨率反映了有效顯示區域中的像素總數。分辨率越高，圖片的分辨率就越高。通常，人眼對垂直方向上的像素數更敏感。垂直分辨率越高，圖片的清晰度越高。

5、像素間距：像素間距是TFTLCD有效顯示區域內兩個相鄰像素之間的距離，即像素重復單元的最小長度。TFTLCD的間距是固定的，間距是通過將面板尺寸除以分辨率來計算的。圖片的精細度由像素間距決定。像素間距越小，圖像越精細。更準確的圖片精細度指標是PPI（每英寸像素）值或dpi（每英寸點數）值，即單位大小中的像素數。高精度TFTLCD顯示器具有高PPI值。

6、功耗：TFTLCD的功耗主要是背光功耗，約占90%。降低功耗是TFT-LCD未來發展的重點。

7、壽命：TFTLCD的使用壽命主要取決于光源的使用壽命，單位為小時。一般來說，使用TFTLCD數萬小時沒有問題。如果每天使用5小時，它可以使用大約10年。TFT-LCD的使用壽命也稱為平均無故障時間（MTBF），它是根據高溫高濕的實操實驗計算出來的。
