振動環境下工業液晶屏用半年就裂屏、花屏？防震等級與減震膠墊選型方案

在工業自動化、機械制造、交通運輸以及能源設備等領域，工業液晶屏作為人機交互的核心組件，廣泛應用于控制面板、監測系統和操作終端。然而，許多企業反饋，在振動強烈的環境中，工業液晶屏使用僅半年左右即出現裂屏、花屏等問題。這不僅導致設備停機、維護成本增加，還可能影響生產安全和效率。

一、振動環境對工業液晶屏的影響及常見故障

工業液晶屏（LCD）由多層精密結構組成，包括玻璃基板、液晶層、偏光片、背光模組以及驅動電路。這些組件對機械應力極為敏感。在振動環境下，持續的機械振動會產生反復的應力和應變，導致結構疲勞和失效。

1.裂屏故障成因

裂屏主要源于振動引起的機械沖擊和共振。液晶屏的玻璃基板厚度通常僅0.5-1.1mm，易受彎曲應力影響。當振動頻率接近屏體固有頻率時，會引發共振放大效應，導致玻璃微裂紋擴展，最終形成可見裂痕。此外，固定螺絲松動或安裝不當會加劇局部應力集中，進一步加速裂屏。

2.花屏故障成因

花屏表現為圖像閃爍、條紋干擾或馬賽克，通常由振動導致的連接失效引起。常見原因包括：

排線或FPC（柔性電路板）松動、接觸不良。

驅動IC（集成電路）焊點疲勞斷裂。

背光模組或電源電路受振動影響，導致信號干擾。

在高頻振動下，這些柔性連接部件易產生微動磨損，半年內即可顯現故障。

3.振動環境的典型場景

機械制造：沖床、機床產生的低頻高幅振動（5-50Hz，幅度達數g）。

交通運輸：車輛、船舶上的隨機振動（符合IEC 60068-2-64標準）。

能源設備：風機、泵站的高頻振動。

若未采取有效防護，普通消費級液晶屏在這些環境中壽命往往不足半年，而工業級屏雖有強化，但仍需針對性設計。

通過以上分析可見，振動不僅是外部擾動，更是誘發液晶屏內部結構失效的根源。解決之道在于從源頭評估防震等級，并優化減震措施。

二、工業液晶屏防震等級評估標準

為量化振動抵抗能力，國際上制定了多項標準，用于指導工業液晶模組的選型和測試。這些標準涵蓋正弦振動、隨機振動及沖擊測試，幫助客戶匹配實際應用環境。

1.國際電工委員會（IEC）標準

IEC 60068-2-6（正弦振動測試）：模擬固定頻率振動，適用于船舶、車輛等場景。測試參數包括頻率范圍（通常2-500Hz）、加速度（5-20g）和持續時間。工業液晶屏需通過至少10g加速度的耐受測試，方可視為可靠。

IEC 60068-2-64（隨機振動測試）：模擬真實隨機振動，如道路顛簸。功率譜密度（PSD）是關鍵指標，工業級屏通常要求耐受1-5g²/Hz的PSD水平。

2.美國軍用標準（MIL-STD-810）

該標準廣泛應用于高可靠性工業設備，最新版本為MIL-STD-810H（2019年）。

方法514.8（振動測試）：涵蓋運輸振動、操作振動和槍擊振動。工業液晶屏常參考Category 4（車輛振動）和Category 24（最小完整性測試），要求耐受20g以上沖擊和隨機振動。

方法516.8（沖擊測試）：模擬跌落或碰撞，峰值加速度可達40-100g。

通過MIL-STD-810認證的液晶屏，可在極端振動環境中（如軍工、采礦）實現數年無故障運行。

3.其他行業標準

IACS-E10：船舶設備振動標準，要求耐受高頻振動。

DNV/GL認證：海洋級工業屏常用，結合IEC與MIL標準。

在選型時，建議優先選擇通過MIL-STD-810H或IEC 60068系列認證的產品。這些標準不僅評估屏體本身，還包括整機安裝后的耐振性能。實際測試中，可委托第三方實驗室模擬應用環境，進行加速壽命試驗，以驗證半年以上無故障。

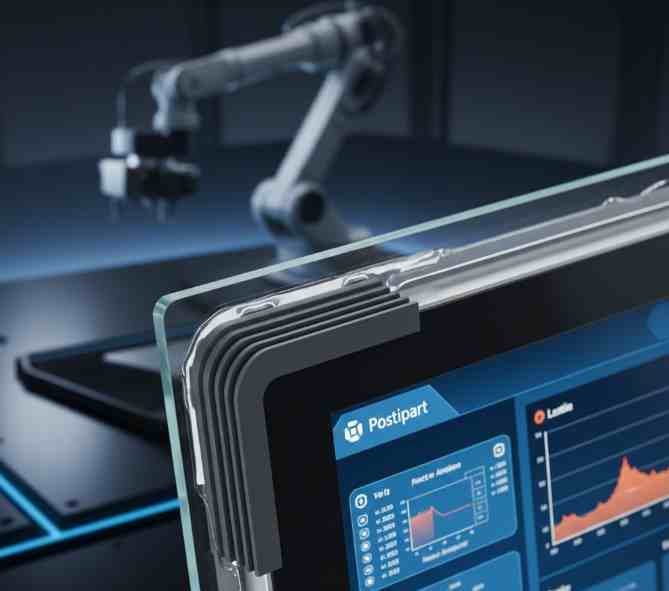

三、減震膠墊在工業液晶屏防護中的作用

單純依賴液晶屏本身的強化設計往往不足以應對復雜振動。減震膠墊（也稱隔振墊或防振墊）是經濟有效的被動防護措施，通過吸收和耗散振動能量，降低傳導至屏體的應力。典型應用包括屏體與機箱間的緩沖層、固定支架墊片等。

1.減震膠墊的工作原理

減震膠墊利用材料的黏彈特性，將振動能量轉化為熱能耗散。關鍵參數包括：

固有頻率：膠墊應使系統固有頻率遠低于振動源頻率，避免共振。

阻尼比：越高，耗能效果越好（理想值0.1-0.2）。

載荷范圍：匹配屏體重量，確保均勻分布。

2.常見減震膠墊材料對比

選擇材料需考慮振動頻率、溫度范圍、耐油性和壽命。以下為主流材料性能對比：

材料類型	主要特性	適用振動頻率	溫度范圍	優點	缺點	典型應用場景
天然橡膠（NR）	高彈性、耐疲勞	低中頻	-60~100℃	成本低、回彈好	耐油性差、耐老化一般	一般工業機床、泵站
丁腈橡膠（NBR）	耐油、耐磨	中頻	-40~120℃	耐油介質優秀	高溫下易老化	油污環境，如液壓設備
硅膠（Silicone）	高阻尼、耐高低溫、耐臭氧	高頻	-40~200℃	減震效果優異、環保	成本較高、強度較低	高溫高頻振動，如電子設備
聚氨酯（PUR/PU）	高強度、耐撕裂、耐油	低高頻	-30~120℃	承載能力強、耐化學腐蝕	阻尼中等、水解敏感	重載設備，如車輛顯示屏
丁基橡膠（IIR）	高阻尼、低透氣	中高頻	-60~150℃	阻尼優秀、絕緣好	加工難度大	高阻尼需求，如精密儀器

從減震效果看，硅膠和聚氨酯在高頻振動中表現突出，常用于工業液晶屏。凝膠類硅膠（如Taica系列）阻尼比可達0.2以上，特別適合隔離微振。

3.減震膠墊選型原則

根據振動譜選擇：低頻大振幅選高彈性橡膠（如NR）；高頻選高阻尼硅膠。

厚度與形狀：厚度7-20mm常見，方塊、條形或定制異形。網狀結構（如添加聚酯纖維）可提升散熱和耐久性。

安裝方式：多層疊加降低固有頻率；側向與底部結合，避免剛性接觸。

載荷計算：膠墊額定負荷應為屏體重量的1.5-2倍，確保壓縮率10-20%。

防護等級：結合IP65以上外殼，防止塵水侵入膠墊。

實際案例顯示，使用硅膠減震墊的工業液晶屏，在20g振動環境下壽命可延長至3-5年，故障率下降80%以上。

四、減震膠墊選型

1.選型步驟

步驟1：評估環境（頻率、加速度、溫度）。

步驟2：計算屏體重量與安裝面積，選擇材料（優先硅膠或PUR）。

步驟3：參考標準測試（如IEC 60068），驗證膠墊阻尼性能。

步驟4：考慮兼容性（如耐油需求選NBR）。

步驟5：供應商評估，選擇有MIL-STD認證的產品。

2.安裝注意事項

表面平整清潔，避免尖銳物刺穿。

均勻分布膠墊（至少4點支撐）。

結合光學鍵合（Optical Bonding）技術，進一步強化屏體。

定期檢查蠕變率（優質膠墊10年蠕變<35%）。

3.高級防護方案

結合主動隔振（如氣浮墊）用于極端環境。

采用TRU-Tuff處理（硅膠涂層固定關鍵部件）。

整機設計：屏體四周加泡沫緩沖，外殼采用鋁合金弧形散熱結構。

實現長效穩定

振動環境下工業液晶屏半年裂屏、花屏的問題，本質上是防護不足所致。通過嚴格遵守IEC 60068和MIL-STD-810等防震等級標準，并科學選型減震膠墊（如硅膠或聚氨酯材料），可顯著提升設備耐久性。建議行業客戶在采購時優先選擇通過專業認證的產品，并與供應商合作進行定制化測試。這不僅能避免頻繁更換帶來的經濟損失，還能保障生產連續性和安全性。
