LCD液晶屏中STN和HTN顯示有什么區別？

如果把整個位于“LCD液晶屏家族”里的技術譜系攤開看，STN和HTN其實都是TN技術的進階分支，只是面對的時代、成本壓力和應用場景不同。很多人只記得“STN好一點、HTN便宜一點”，但到底好在哪里、差在哪里、在項目選型時怎么用，其實很少有人系統梳理過。

下面精顯科技就用一篇相對系統、但盡量通俗的文章，從LCD體系出發，把STN與HTN的區別、各自適合的應用場景，以及在現代工程選型中的位置說明白。

一、STN/HTN在LCD體系里的位置

在液晶顯示的世界里，常見的分類有很多種，從工程選型角度看，可以先粗分兩大陣營：

一類是被動矩陣、驅動簡單、速度偏慢的傳統LCD，比如TN、HTN、STN這類字符屏、段碼屏、點陣屏，它們結構相對簡單、功耗低、超長壽命；

另一類是主動矩陣TFT-LCD，也就是今天手機、電腦、工控HMI、醫療顯示常用的TFT屏，像素級別有獨立開關，刷新快、色彩好。

STN（超扭曲向列）和HTN（高扭曲向列）都屬于TN技術的“變種”。可以想象TN是基礎款，HTN是輕度增強版，STN則是為了提升顯示效果而把扭曲做到極致的高配版。

如果用一句話定位它們在LCD家族中的角色：

1、TN負責“能亮就行”的最低成本字符/段碼顯示；

2、HTN在TN基礎上稍微提高對比度和視角，讓畫面不那么難看；

3、STN則承擔起在被動矩陣時代做“圖形顯示”“漢字菜單”的任務，在沒有TFT的年代，它是黑白圖形屏的主力。

理解了這一點，再去看它們的差異，就容易多了。

二、物理結構的核心差異：扭曲角度有多大

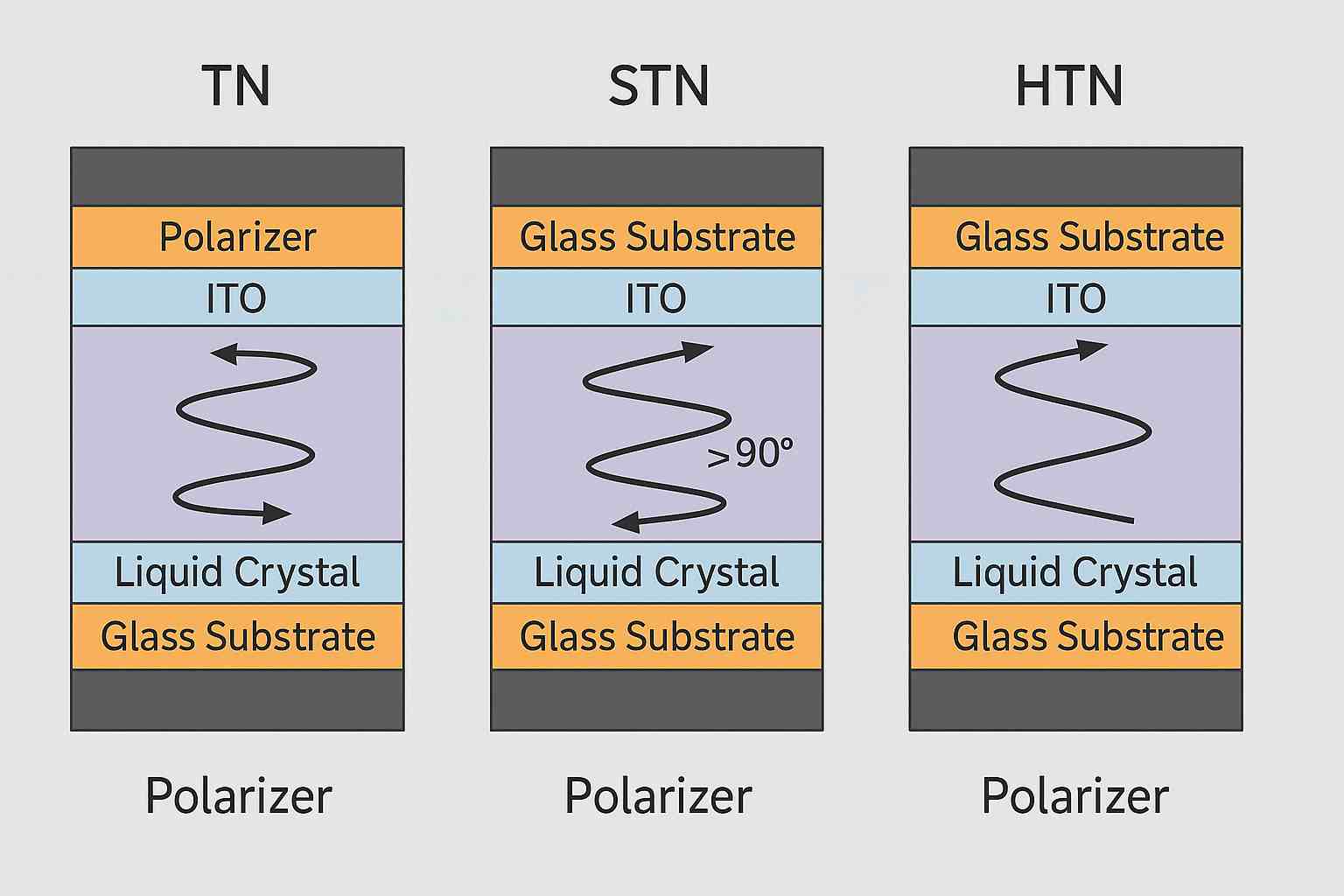

所有TN家族的液晶屏，基本結構都類似：上下兩片玻璃基板，中間夾一層液晶分子，兩側貼偏光片，再配合電極圖形、電路和背光，就構成了最簡單的液晶顯示單元。區別主要來自液晶分子在無電場時的“扭曲角度”。

普通TN的扭曲角大約在90°左右，可以理解為液晶從底板到頂板旋轉了四分之一圈。這樣設計的好處是制造、驅動都比較容易，但對光的調制能力有限，導致對比度和視角都不算好。

HTN的思路是在TN的基礎上“多扭一點”。它把扭曲角度適當加大，一般控制在90°——110°這個區間。由于液晶分子扭得比TN多，對光線的相位變化和偏振情況會有一些改善，電壓—透過率曲線變陡一點，對比度和視角都會有所提升，但整體結構和TN仍然很接近。

STN則走了另一條極端路線，名字里的“Super”就說明了這一點。它把扭曲角度拉大到180°——270°，液晶分子從底到頂可以整整轉半圈甚至更多。扭得越多，電光響應曲線越陡，在多路掃描時仍然能保持黑白差異明顯；但同時，色偏、響應速度和驅動復雜度的負擔也被一并帶來了。

在直觀比喻一點就是：TN是輕輕擰了一下的毛巾，HTN是稍微多擰一點，STN則是用力擰得很緊。擰得越緊，水（也就是信息）擠得越干凈，但花的力氣也越大。

三、從“看到什么”這個角度：顯示效果的對比

用戶和工程師在實際使用LCD液晶屏時，最直觀的感受來自四個方面：對比度、視角、灰階和動態表現。

對比度是判斷一塊屏“好不好看”的第一指標。HTN相比于傳統TN，對比度會有一定提高，黑更黑、白更白一點，但整體仍然偏“實用型”，多用于數碼管風格的顯示界面。STN在這方面則明顯占優：得益于更陡峭的電光曲線和合理的光學設計，它可以在高多路掃描下仍保持較高對比度，尤其適合顯示細小文字和圖形線條，邊緣不會糊成一片。

視角上，兩者都比不上現代IPS/TFT，但放在被動矩陣LCD的語境里，差異依然明顯。HTN的左右視角會比TN好一些，但上下偏視時仍容易出現反白、發灰的問題，人站在屏的下方或上方時，數字看起來會變淺。STN通過超扭曲和補償膜設計，把四個方向的可視區域都拉寬了一些，太斜角度下雖仍會有色偏，但文字、漢字在較大范圍內更容易辨認。

灰階和色彩方面，HTN通常工作在單色或者非常有限的灰度條件下，典型就是黑底白字或者白底黑字，適合數據、狀態類信息。STN則可以通過時間灰階算法實現多級亮度變化，再配合不同顏色的背光（黃綠、藍、灰白），整體觀感會更像“圖形屏”，可以承載菜單界面、圖標和簡單圖像。

動態表現是STN的軟肋。扭曲角度越大，液晶分子響應時間越長。HTN的扭曲角不算極端，響應速度接近TN或略慢，刷新數字、簡單圖標時不會引人注意；STN在大扭曲下的響應速度明顯慢于前兩者，低溫環境或頻繁刷新圖形時，拖影感會非常明顯，因此并不適合播放視頻和復雜動畫。

如果只需要顯示數字和少量字母，HTN帶來的提升已經夠用；如果希望在LCD上實現漢字菜單、圖標和簡單界面，傳統做法就會傾向STN，而不會考慮HTN。

四、從驅動和分辨率能力看：誰能撐起更復雜的界面

光學表現之外，從工程角度看，驅動方式和分辨率能力也是區分STN與HTN的關鍵維度。

被動矩陣LCD的本質是“行列掃描”。行越多、列越多，驅動難度越大，多路掃描帶來的串擾、對比度下降問題就越明顯。普通TN面板支持的掃描路數有限，做段碼、簡易字符屏沒問題，但一旦想做大分辨率點陣屏，就捉襟見肘。

HTN的電光曲線比TN陡一些，可以支持略高一些的掃描倍數，但整體還是偏向低路數應用，適合集成在小型驅動芯片里，用于1/4、1/8、1/16這種掃描規模，面向段碼和低分辨率字符顯示。

STN的超扭曲結構則專門為高多路掃描做了優化，在1/64、1/128甚至更高的掃描倍數下，仍然能保持相對可接受的對比度。這使得STN非常適合做128×64、240×128、320×240等分辨率的點陣屏，再加上帶緩沖和字庫的控制驅動IC，就能呈現中文菜單、圖標乃至波形界面。

換句話說，HTN更像是傳統TN的“小修小補”，解決的是低分辨率字符/段碼場景的體驗問題；而STN則讓被動矩陣LCD邁入了“圖形化時代”。在TFT大規模普及之前，凡是需要圖形和漢字顯示的黑白屏項目，絕大多數是STN，而不是HTN。

五、功耗、成本和可靠性

任何一個LCD技術要活在真實項目里，必須經得起功耗、成本和可靠性的平衡考驗。STN和HTN也不例外。

在功耗層面，STN與HTN都是被動矩陣方案，沒有像TFT那樣每像素一個晶體管，整屏的寄生電容和驅動功耗相對可控，特別是靜態顯示時，功耗可以做得非常低，這一點是它們共同的優勢。若把同尺寸、同亮度的被動矩陣屏和TFT屏放在一起比較，不考慮高刷新和多灰階，前者往往更省電。

兩者之間，小幅扭曲的HTN由于結構簡單、液晶層的電容特性相對溫和，在同樣多路掃描條件下的驅動功耗會略優于STN。STN為了支撐高路數，需要更復雜的驅動波形、較大的電壓擺幅，液晶層的電容負載也更大，在動態刷新和高多路場景中，驅動功耗會有所上升。

成本維度上，HTN由于基本工藝接近TN，只在配向角度和部分工藝窗口上有強化，材料和制程成本增加有限；而STN為了克服大扭曲導致的色偏和視角問題，往往需要專門的補償膜、更苛刻的配向控制，對偏光片也有附加要求，整體成本明顯高于TN/HTN。如果再疊加復雜的驅動IC，整套方案的價格會進一步抬升。

從可靠性看，兩者在結構上都屬于“成熟的被動矩陣LCD”，其實表現都不錯。寬溫能力、抗振動能力、濕熱存儲性能，只要工藝控制得當，通常能滿足工業、車載和消費類多種場景。對于極端環境（如高低溫循環、長期陽光直射等），更重要的往往是封裝和背光設計，而不是STN/HTN本身的差異。

因此，從“工程現實”的角度看，如果是極致價格敏感、界面簡單的產品，HTN是更合理的選擇；如果希望在不使用TFT的前提下實現相對復雜的圖形和漢字顯示，則STN的價格溢價一定程度上是值得的。真正要驅動項目做出選擇的，是界面復雜度和用戶體驗，而不是硬要爭論STN/HTN誰更先進。

六、把差異放到場景里：幾類典型應用的對比

為了更直觀地理解STN與HTN在LCD液晶屏上的不同角色，可以選幾類典型應用來對比。

家電控制面板、簡單電子儀表是HTN最常見的舞臺。諸如空調室內機、取暖器、簡單溫控器、壁掛爐控制板，這些產品顯示的核心內容是數字、少量圖標以及幾個工作模式指示。界面不復雜，但用戶會從不同角度去看屏幕，希望數字清晰可讀、不刺眼也不過分灰暗。在這種場景下，HTN相比TN能提供更好的對比度和視角，而成本增加不大，是非常合適的選擇；上STN甚至TFT，反而會讓整機售價難以控制。

工業面板、醫療儀器、車載副屏等場景，則更偏向STN或直接用TFT。很多早期醫療設備和便攜儀表曾大量采用STN點陣屏，利用128×64或更高分辨率的面板配合控制IC，顯示報警信息、菜單列表、曲線趨勢，在當時是平衡成本與可視信息量的主流方案。隨著TFT價格下降，這類場景逐步過渡到彩色TFT屏，但在某些對色彩要求不高、對功耗和壽命要求極高的應用中，STN仍然是可靠選項。

車載和戶外設備則是另一類典型。如果只做簡單數字顯示，如胎壓、溫度、電池電量等，HTN的低成本和良好視角足以滿足需求，并且寬溫性能優良；如果做圖形儀表盤、導航、地圖等內容，現代項目幾乎都會直接上TFT甚至IPS，STN和HTN在這里基本退出舞臺。這也從側面說明：當界面復雜度跨越某個閾值之后，再怎么優化被動矩陣結構，也很難與主動矩陣競爭。

七、放在現代LCD項目里：STN/HTN還怎么用？

如今做一款新產品，絕大多數工程師在LCD選型時，第一反應已經是TFT：色彩好、接口成熟、驅動生態完善，看起來也更“有時代感”。在這樣的背景下，再討論STN與HTN的區別，必須回答一個現實問題——它們還有沒有用武之地？

答案是：有，而且比想象中多，但集中在兩個方向。

一方面是在存量產品和長壽命工業類項目中。很多成熟的設備平臺已經圍繞STN或HTN打造了整套結構和電路方案，重新?lián)Q用TFT需要重做電源、EMC、結構，工作量很大。只要現有方案還能滿足市場需求，延續使用STN/HTN有時候反而是風險最低、收益最穩的選擇。在這種情況下，理解兩者差異，更多是為了平滑替換某些停產型號、做局部升級，而不是推翻整個架構。

另一方面，是在極端功耗敏感、成本敏感的超低端產品中。比如一次性或準一次性的醫療耗材顯示、簡單傳感器終端、價格極度壓縮的IoT小節點。這類產品的UI可能只有幾位數字或幾個狀態圖標，對色彩和動畫沒有需求，強調的是“能看、耐用、便宜”。在這里，HTN通常是首選方案；如果需要稍微復雜一些的圖形，如簡單的曲線或中文提示，又不想為TFT付出過多成本，STN仍有機會發揮作用。

從工程實踐的角度看，更關鍵的是先把應用需求分成幾類：只要數字、要不要圖形、有沒有多語言UI、未來是否打算上線端配手機或PC軟件配套。如果答案偏向“輕量、長期穩定、可視信息不多”，那STN/HTN的組合其實是一套經過幾十年驗證的成熟工具箱。

八、在LCD液晶屏框架下重新看STN與HTN

回到最初的問題——STN與HTN的區別有哪些，放在LCD液晶屏里怎么區分？

可以用三個層次來概括。

在物理結構層面，HTN是扭曲角略大于普通TN的高扭曲向列結構，扭曲角通常在90°——110°，而STN是扭曲角達到180°——270°的超扭曲結構。從工藝角度看，二者都屬于TN家族，但STN在扭曲程度和配套光學設計上明顯更激進。

在顯示效果層面，HTN提供比TN略好的對比度和視角，適合做段碼、字符類簡單界面；STN則在對比度、視角和分辨率能力上整體優于HTN，可以支撐較高多路掃描和點陣圖形顯示，但犧牲了一部分響應速度，需要更復雜的驅動和補償設計。

在工程應用層面，HTN更偏向極低成本、低復雜度的LCD方案，是傳統TN的自然升級；STN則承擔了“被動矩陣時代圖形顯示主力”的角色，在早期手機、手持設備、工業儀表、部分醫療儀器中廣泛使用。隨著TFT普及，新項目更多直接采用主動矩陣技術，STN和HTN的角色逐漸收縮，但在存量產品維護和特定低功耗、低成本場景中，依舊是可靠的選項。

理解這些差異之后，再做LCD液晶屏的選型，就不必糾結于某個名詞本身“高不高級”，而是能更聚焦于一個核心問題：在具體項目中，我到底需要怎樣的顯示效果、怎樣的界面復雜度、怎樣的功耗與成本平衡。站在這個角度，STN和HTN不再是抽象的技術縮寫，而是可供選擇的兩種工具，各自在LCD液晶模組家族里，有著自己合適的舞臺。
