呼吸機場景的LCD液晶顯示屏規格參數方案

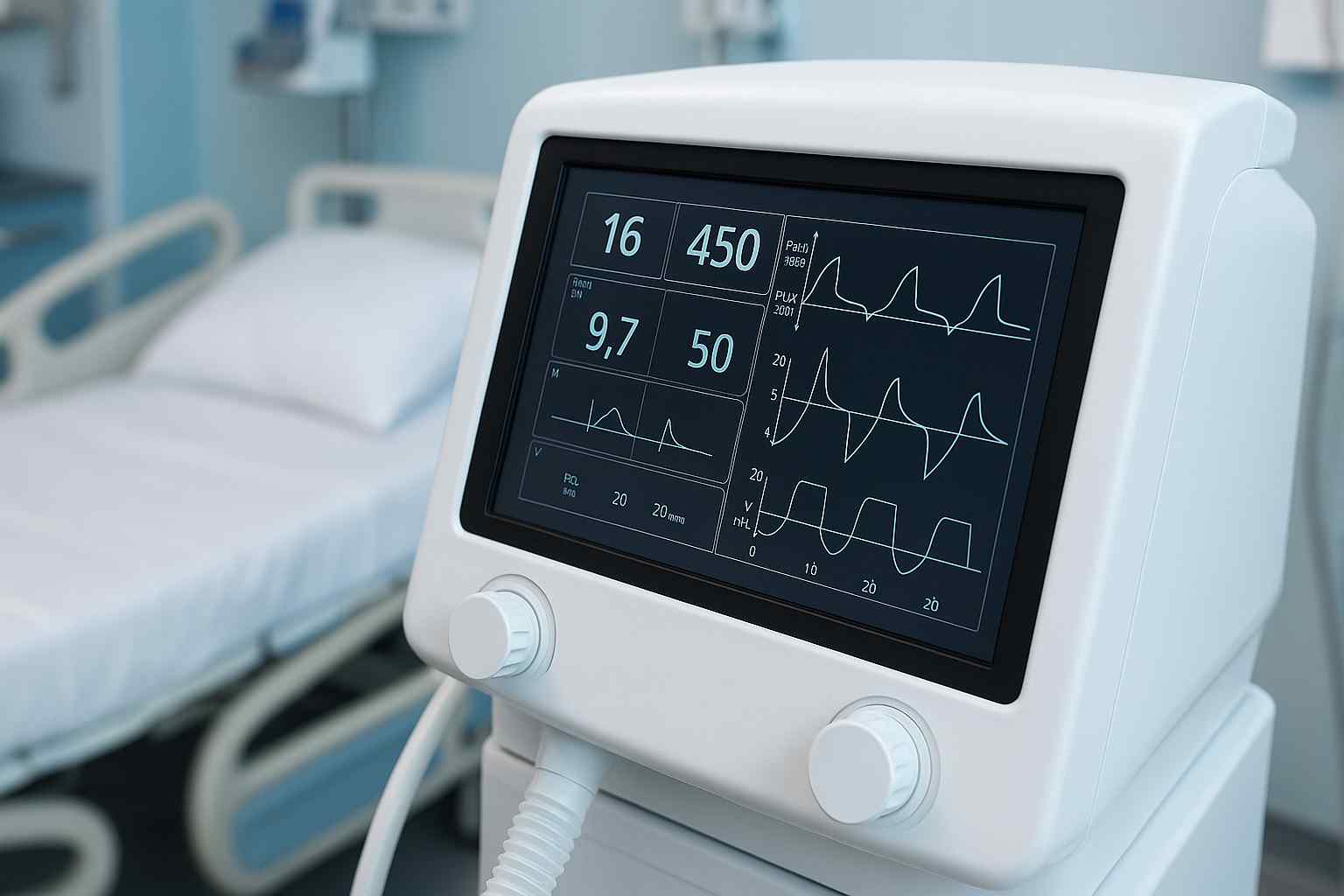

呼吸機（Ventilator）是維持或輔助患者呼吸的關鍵醫療設備。它的顯示屏是醫護人員獲取氣流壓力、潮氣量、吸呼比、氧濃度、報警信息的重要窗口。與一般消費級液晶屏不同，呼吸機使用的液晶屏屬于醫療級顯示組件，在亮度穩定性、灰階精度、電磁兼容、防護等級和壽命等方面都有嚴格要求。

可以說：呼吸機的顯示屏不僅是“顯示信息”，更承擔了實時監控與安全警示功能，其任何誤差、延遲或失真都可能造成嚴重后果。

液晶顯示屏在呼吸機中的主要作用

顯示參數與波形

呼吸壓力（Pressure）

氣流量（Flow）

潮氣量（Tidal Volume）

氧濃度（FiO?）

呼吸頻率、吸呼比、觸發狀態

報警提示與警示燈替代

壓力過高/低

管路脫落

電源異常等

觸控交互界面

模式切換（CPAP、SIMV、PSV 等）

參數調節（流量、PEEP、觸發靈敏度）

系統設置與校準操作

因此，呼吸機液晶屏必須滿足以下綜合指標：

高亮、高對比、抗干擾、抗菌、防霧、寬溫、長壽命。

呼吸機液晶屏常見類型

類型	技術路線	特點
STN-LCD 段碼屏	單色反射式	用于老式簡易呼吸機，信息少、成本低
TFT-LCD 彩色屏	有源矩陣顯示	主流方案，支持多波形、多信息界面
IPS-LCD 寬視角屏	高對比度廣視角	高端機型，醫療影像級可讀性
OLED 顯示屏	自發光	響應快、對比高，但老化快、不宜長亮
觸控集成LCD	TFT + 電容觸摸	一體化交互面板，防水、防菌設計

呼吸機專用液晶屏核心規格參數

下表是醫療呼吸機顯示屏的一般選型范圍（以7~12.1英寸為主）：

參數類別	推薦規格范圍	技術說明
尺寸（Diagonal）	4.3" ~ 12.1"	桌面/便攜式不同機型選用
分辨率（Resolution）	≥800×480（WVGA）	波形與多菜單清晰顯示
亮度（Brightness）	400~800 cd/m²	保證高光環境下可讀
對比度（Contrast Ratio）	≥800:1	波形細節區分度高
可視角（Viewing Angle）	≥80°/80°/80°/80°（全視角IPS）	多角度觀察不偏色
灰階深度（Gray Scale）	≥8 bit（256級）	平滑顯示生理信號波形
響應時間（Response Time）	≤10 ms	波形動態變化無拖影
背光壽命（LED Life）	≥50,000小時	7×24小時使用
亮度均勻性	≥80%	避免區域偏暗
表面亮度穩定性漂移	≤3%/年	醫療長期標定要求
色溫一致性	6500K ±10%	醫用白背景標準色溫
接口類型	LVDS / eDP / MIPI	與主控系統匹配
電壓輸入	3.3V / 5V / 12V	取決于模組結構
觸控類型	電容觸控 / 電阻觸控	支持手套及酒精擦拭
防護等級	IP54 及以上	防液體滲入與塵埃
表面硬度	≥7H	防刮防酒精腐蝕
抗菌鍍膜	可選	防交叉感染要求
工作溫度	-20°C ~ +70°C	寬溫環境運行
存儲溫度	-30°C ~ +85°C	運輸適應性
濕度范圍	10%~90% RH（無凝露）	防霧結露設計
電磁兼容性（EMC）	IEC 60601-1-2 滿足	抗干擾能力強
機械振動測試	IEC 60068-2-6 合格	防跌落、防震動
防霧/防反射處理	AR + AG 復合鍍膜	防止手術燈反光干擾

光學與電氣設計要點

高亮穩定背光系統

LED背光采用恒流驅動，亮度漂移<3%；

加入PWM與模擬雙調光機制；

自動亮度傳感器（ALS）可根據環境光自調；

鋁基背光板 + 導熱硅膠片實現散熱。

防眩光與抗菌面板

表面采用：AG（Anti-Glare）微霧面結構；

同時增加：AR（Anti-Reflective）鍍膜 提高透光率；

部分醫療型號使用：抗菌鍍膜玻璃（銀離子/氧化銅層）。

EMC 與抗干擾設計

LVDS接口差分傳輸、屏蔽層接地；

電源端加LC濾波與共模電感；

外殼內襯導電泡棉屏蔽電磁輻射；

滿足：IEC 60601-1-2（醫療EMC標準）。

安全性與絕緣隔離

控制電路與病人接觸部分隔離（符合2MOPP要求）；

信號地與電源地分區處理；

LCD模組絕緣電阻≥100MΩ。

接口與通信標準

接口類型	特點	適用場景
LVDS	抗干擾強，穩定可靠	工業/醫療主控廣泛采用
eDP	高速低功耗	新型ARM主板
MIPI DSI	高分辨率、高帶寬	智能便攜呼吸機
RS232/USB/I²C（觸控接口）	操作輸入	觸控屏控制/固件更新

醫療設備推薦使用 LVDS 或 eDP 接口方案，因其抗干擾能力強，滿足 IEC 醫療安規。

觸控屏技術要求

呼吸機多為醫護人員戴手套操作，因此觸控模塊需滿足：

手套識別算法（Glove Touch）；

濕手操作識別（Water Rejection）；

抗干擾等級 ≥10V/m（IEC 60601-1-2）；

支持≥10點多觸（便于界面縮放）；

表面消毒耐受（酒精、碘伏、氯己定）。

常用觸控方案：

EETI / ILITEK / Goodix 醫療級電容觸控IC；

觸控玻璃厚度 1.1~2.0mm，覆蓋AG+AF防指紋層。

環境與可靠性測試項目

呼吸機用液晶屏需通過嚴格的出廠測試：

測試項目	參考標準	要求
高低溫循環	IEC 60068-2-14	-20°C~70°C，10循環無異常
振動測試	IEC 60068-2-6	10–55Hz, 1.5mm 振幅
跌落沖擊	IEC 60068-2-27	15G 加速度
濕熱老化	IEC 60068-2-30	60°C / 90%RH 72小時
背光壽命測試	內部標準	≥50,000小時（L70）
靜電放電（ESD）	IEC 61000-4-2	±8kV 接觸，±15kV 空氣
電磁輻射	IEC 61000-4-3	≤3V/m 干擾下穩定顯示
防霧測試	ASTM D4300	連續運行下無凝露
防酒精腐蝕	內部標準	擦拭1000次無膜層損傷

常見呼吸機液晶屏配置舉例

廠商	型號	尺寸	分辨率	亮度	特點
AUO（友達）	G104SN02 V2	10.4"	800×600	600 cd/m²	醫療級IPS寬溫屏
Tianma（天馬）	TM070RDH13	7.0"	1024×600	700 cd/m²	高亮低功耗，LVDS接口
Innolux（奇美）	AT104SN11	10.4"	1024×768	800 cd/m²	防眩全貼合，醫用標準
Leehon（立煌科技）	LM101IPS-MED	10.1"	1280×800	1000 cd/m²	醫療定制，抗菌+全貼合

Leehon 供應醫療級系列采用全貼合OCA、防菌玻璃與恒流背光驅動，已在多款呼吸機與麻醉監護儀中量產應用。

亮度與對比度控制建議

環境類型	建議亮度	對比度	說明
ICU室 / 手術室	400–600 cd/m²	≥800:1	防眩光、白平衡校正
急救車 / 移動呼吸機	700–1000 cd/m²	≥1000:1	陽光下可視
普通病房 / 居家護理機	300–450 cd/m²	≥600:1	節能耐久
夜間監護模式	20–100 cd/m²（可調）	自動調光	降低視覺疲勞

認證與法規

呼吸機液晶屏應符合以下國際醫療法規：

標準編號	名稱	內容
IEC 60601-1	醫療電氣設備通用安全標準	安全與電氣隔離
IEC 60601-1-2	電磁兼容要求	EMC抗干擾
ISO 13485	醫療器械質量體系	生產控制
RoHS / REACH	有害物質限制	環保要求
ISO 14971	醫療風險管理標準	設計風險評估
IEC 62304	醫療設備軟件生命周期標準	觸控驅動與顯示控制軟件安全
FDA 510(k)	美國食品藥監局注冊要求	出口美國醫療器械認證

十二、選型與配套建議

尺寸與分辨率匹配系統UI→ UI界面設計應基于分辨率等比縮放，避免字跡模糊；

接口選擇與主控板匹配→ 若主控為x86平臺，推薦LVDS；若為ARM平臺，可選eDP/MIPI；

高亮與低功耗平衡→ 亮度>700 cd/m²時需增強散熱與背光恒流驅動；

貼合方式→ 醫療設備建議使用OCA全貼合工藝，提高光學性能、防霧與抗震性；

表面安全設計→ 建議采用防爆鋼化玻璃 + 抗菌鍍膜 + 圓角CNC工藝。

呼吸機的液晶顯示屏，是醫療設備中與醫生、護士交互的核心安全部件。一塊合格的醫療液晶屏，不僅要“亮”，還要：穩、準、抗、凈、久。即：

亮度穩定、對比高；

灰階精準、波形無失真；

抗干擾強、通過EMC認證；

防菌防霧、可反復消毒；

壽命長、支持24小時運行。



選擇具備醫療顯示經驗的廠商（如 AUO、Tianma、Leehon）并嚴格按照 IEC / ISO 醫療標準進行測試與驗證，才能確保設備在重癥監護與生命支持環境下持續安全運行。

杭州立煌科技有限公司作為一家專注于工業領域的液晶顯示驅動方案提供商，與京東方（BOE）、天馬（TIANMA）、龍騰（IVO）、友達（AUO）、群創（Innolux）、京瓷（Kyocera）等多家全球領先液晶面板制造商建立深度合作關系，專業供應多品牌、全系列的工業級液晶顯示屏與定制化解決方案。

參考資料

1.IEC 60601-1 / 60601-1-2 / 60601-2-12

2.VESA FPDM2.0: Flat Panel Display Measurements Standard

3.AUO Industrial & Medical Display White Paper

4.Tianma

5.BOE

6.Leehon

7.Panelook
