醫療設備的液晶顯示屏10.4英寸的多不多

醫療技術的不斷發展，顯示設備作為醫療儀器中的核心組成部分，其重要性日益凸顯。尤其在醫療監控、心電圖儀、超聲波設備、手術顯示器等精密醫療設備中，顯示效果、反應速度、可靠性以及易用性都是影響醫療設備性能的重要因素。而10.4英寸液晶屏，作為目前市場上最常見的屏幕尺寸之一，以其合適的顯示面積、靈敏的觸控反應、較高的性價比等特點，成為許多醫療設備中必不可少的組成部分。

然而，面對市場上各種技術、不同規格的液晶顯示屏，如何選型，如何確保產品的長期穩定性，如何與設備需求相匹配，仍然是設計工程師和設備采購人員經常遇到的挑戰。

一、10.4英寸液晶顯示屏的基本特性

1.尺寸與顯示效果

10.4英寸液晶顯示屏具有適中的屏幕尺寸，能夠提供足夠的顯示空間用于展示醫療設備所需的數據信息、波形圖形、文字提示等。對于需要較大顯示界面的設備，如心電圖機、超聲診斷儀、手術顯示系統，10.4英寸的顯示屏既能夠保證清晰的視圖，又不會使設備過于笨重。

常見的10.4英寸顯示屏分辨率如下：

SVGA(800x600)分辨率：適用于顯示基本的數字數據、簡單的圖表和波形。

XGA(1024x768)分辨率：適合顯示更多的醫學數據，提升圖像的細節展示，適用于圖像較復雜的醫學設備。

優點：

適中尺寸：比傳統的小尺寸顯示屏提供更大的顯示區域，同時不占用過多空間。

高分辨率：能滿足大多數醫療設備對顯示清晰度的需求。

圖像顯示清晰：適合顯示波形、文本和醫療圖像。

2.觸控與交互

10.4英寸液晶顯示屏大多數支持電容式觸摸屏（CapacitiveTouch）或電阻式觸摸屏（ResistiveTouch），并具備快速響應的觸控操作，用戶可以通過觸摸直接操作設備進行參數設置、圖像瀏覽、實時監測等。

電容式觸摸屏：觸控響應靈敏，支持多點觸控，能夠提供更加精確的觸控體驗，適用于對觸控性能要求高的設備。

電阻式觸摸屏：雖然響應速度較慢，但具有更強的抗干擾性和耐用性，適用于長期使用或在較臟環境下使用的設備。

優點：

便捷操作：通過觸摸屏界面，減少了物理按鈕的數量，使得設備界面更加簡潔、易于操作。

更高的用戶體驗：觸控屏操作更加直觀，用戶可以更快速地獲取醫療信息。

3.顯示效果與亮度

在醫療設備中，顯示效果直接影響到設備的可讀性、操作性以及醫生與患者的互動體驗。10.4英寸液晶顯示屏具有足夠的亮度（常見亮度范圍為250–600cd/m²），并能夠提供更細膩、準確的圖像顯示，例如心電圖波形、超聲圖像等。

背光技術：常見的LED背光技術可以確保屏幕在不同光照條件下依然保持較高的可讀性。

優點：

高亮度顯示：即使在強光環境下，也能保持清晰的顯示效果。

色彩還原精準：適合顯示醫學圖像、波形等需要精準色彩和細節的內容。

4.可靠性與穩定性

醫療設備通常需要長期穩定運行，尤其是24小時監控設備，如心電監護儀、血氧監測儀等。因此，顯示屏的抗干擾能力、高溫穩定性和防濕性是選型時的重要考慮因素。

抗干擾能力：高質量的10.4英寸液晶顯示屏通常具備較強的電磁兼容性（EMC），能夠在高電磁環境下穩定工作。

穩定性：支持長時間使用而不出現死點、花屏、亮點等問題。

優點：

高穩定性：能夠滿足醫療設備對穩定性的需求，特別是在監護系統和生命體征監測中不可或缺。

抗干擾性強：能夠在各種電子設備密集的環境下工作，確保數據的準確性和設備的正常運行。

二、10.4英寸液晶顯示屏在醫療設備中的應用場景

1.心電圖機（ECG）

心電圖機需要高精度波形顯示，而10.4英寸顯示屏則可以提供足夠大的顯示空間以展示心電圖波形的細節。通過高分辨率顯示，醫護人員可以清楚地看到每個波形的細微變化，有助于及時診斷。

特點：精準波形顯示、清晰的參數值顯示

優勢：便于醫護人員快速捕捉異常波形

2.超聲診斷設備

超聲波設備需要清晰的圖像顯示，10.4英寸顯示屏可提供適中的分辨率來顯示超聲波圖像和患者的內部器官狀況。同時，觸控功能使得操作人員能夠輕松放大、縮小或切換不同視圖。

特點：顯示實時圖像和組織結構

優勢：高分辨率能夠提供細膩的超聲圖像

3.監護儀

監護儀常常需要實時顯示多項生理參數（如心率、血壓、體溫、呼吸等），而10.4英寸顯示屏的清晰顯示和豐富的參數界面可以幫助醫護人員更直觀地獲得病人的生命體征信息。

特點：顯示多種生命體征、支持實時數據更新

優勢：界面可以同時顯示不同參數值，提高工作效率

4.手術顯示系統

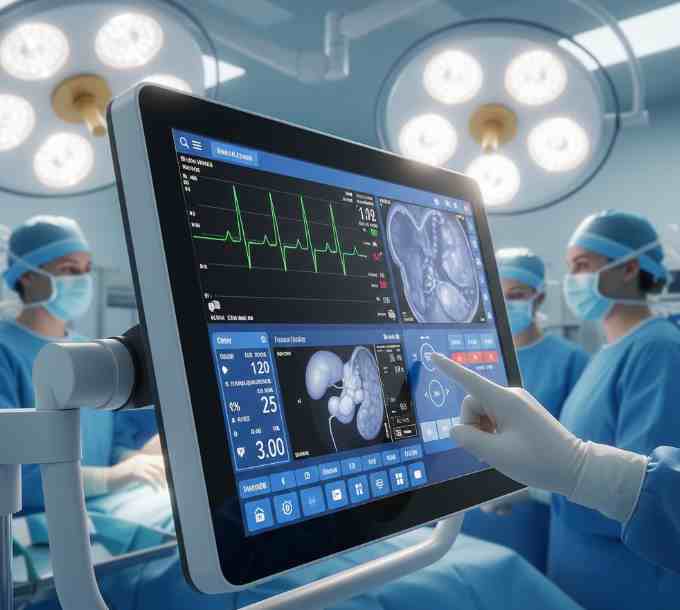

在手術中，手術顯示系統的10.4英寸顯示屏常常用于顯示手術區域圖像、儀器使用情況和患者的實時生理數據。高清晰度和大顯示空間對于手術的準確性和安全性至關重要。

特點：顯示手術過程、患者監測數據

優勢：實時監控，幫助醫生進行決策支持

5.輸液泵、注射泵

這些設備通常需要顯示藥物輸注流速、剩余藥液量和注射量等參數，10.4英寸顯示屏可以提供足夠的空間進行清晰顯示，并且支持觸摸操作來快速調整流速。

特點：清晰顯示輸液狀態

優勢：便捷的觸控操作、界面顯示直觀

型號	品牌	組成	尺寸	亮度	對比度	可視角度	顯示顏色	背光類型	信號類型
BA104S01-200	京東方	液晶模組	800×600	300	800:1	70/70/60/70	262K/16.2M	WLED	LVDS
BA104S01-300	京東方	液晶模組	800×600	350	800:1	80/80/65/75	262K/16.2M	WLED	LVDS
BA104S01-100	京東方	液晶模組	800×600	500	800:1	70/70/60/70	262K/16.7M	WLED	LVDS
ET104S0M-N15	京東方	液晶模組	800×600	350	800:1	80/80/65/75	262K/16.7M	WLED	LVDS
ET104S0M-N16	京東方	液晶模組	800×600	350	800:1	80/80/65/75	262K/16.7M	WLED	LVDS
ET104S0M-N17	京東方	液晶模組	800×600	350	800:1	80/80/60/75	262K/16.7M	WLED	TTL
ET104S0B-N17	京東方	液晶玻璃	800×600	0	800:1	80/80/60/75	262K/16.7M	無背光	TTL
BA104S01-200-3HP0	京東方	液晶模組	800×600	350	800:1	80/80/65/75	262K/16.7M	WLED	LVDS
TM104SDH01-40	天馬	液晶模組	800×600	400	400:1	70/70/60/70	262K	WLED	LVDS
TM104SDH01-60	天馬	液晶模組	800×600	400	400:1	70/70/60/70	262K	WLED	LVDS

三、選型技巧：如何選擇合適的10.4英寸液晶顯示屏

1.分辨率選擇

分辨率決定了屏幕的顯示清晰度，對于需要顯示精細圖像、波形、文字的設備，建議選擇1024×768（XGA）或更高分辨率的顯示屏，以確保顯示效果清晰、細膩。

2.亮度與可視角度

高亮度和廣視角是醫療顯示設備必不可少的特性，特別是在醫院強光環境下使用時，500cd/m²及以上亮度的顯示屏更為合適。而且178°的可視角度可以確保不同角度使用設備時仍能清晰顯示。

3.觸控屏類型

電容式觸摸屏：適用于高端設備，觸控響應靈敏，適合頻繁交互的應用。

電阻式觸摸屏：適用于耐用性更高、適應環境較差的設備，如醫療設備需要承受長時間使用、污漬或濕氣的環境。

4.工程設計與抗干擾能力

醫療設備常處于電磁干擾較強的環境中，因此需要選擇具有抗電磁干擾（EMI）的顯示屏，確保設備的可靠性與穩定性。

四、常見問題

Q1：10.4英寸液晶顯示屏是否適合醫療設備長時間使用？

答：是的，10.4英寸液晶顯示屏的設計通常考慮到24小時不間斷使用，并且選用高品質的顯示面板來確保高穩定性和長期耐用性。

Q2：10.4英寸顯示屏支持哪些觸控技術？

答：10.4英寸顯示屏常見的觸控技術有電容式觸摸屏和電阻式觸摸屏。電容式適用于高響應、靈敏度要求高的設備，電阻式適合抗干擾性、耐用性要求較高的設備。

Q3：在強光下，10.4英寸顯示屏能否保持清晰？

答：高亮度的10.4英寸液晶顯示屏（例如500cd/m²以上）通常具備較強的抗光反射能力，能夠在強光環境下依然保持清晰顯示。但若是在極強的戶外陽光下，可能還需要更高亮度的顯示屏。

Q4：如何判斷10.4英寸顯示屏的顯示效果是否適合我的醫療設備？

答：您可以通過以下幾個方面判斷：

分辨率：確保屏幕分辨率能清晰顯示醫療圖像和數據。

亮度：選購適合環境光照的顯示屏，避免因顯示效果不佳而影響工作。

觸控性能：觸摸屏的響應速度和準確性對于設備的易用性至關重要。

可靠性：優選高抗干擾、穩定性強的顯示屏，確保設備長期正常運行。

10.4英寸顯示屏在醫療設備中的重要性

隨著智能化醫療設備的普及，10.4英寸液晶面板在提供高清顯示和高效觸控體驗的同時，還需要滿足長時間穩定運行、抗干擾和高可靠性等要求。
