TFT-LCD液晶屏幕工業探傷儀上的應用解決方案

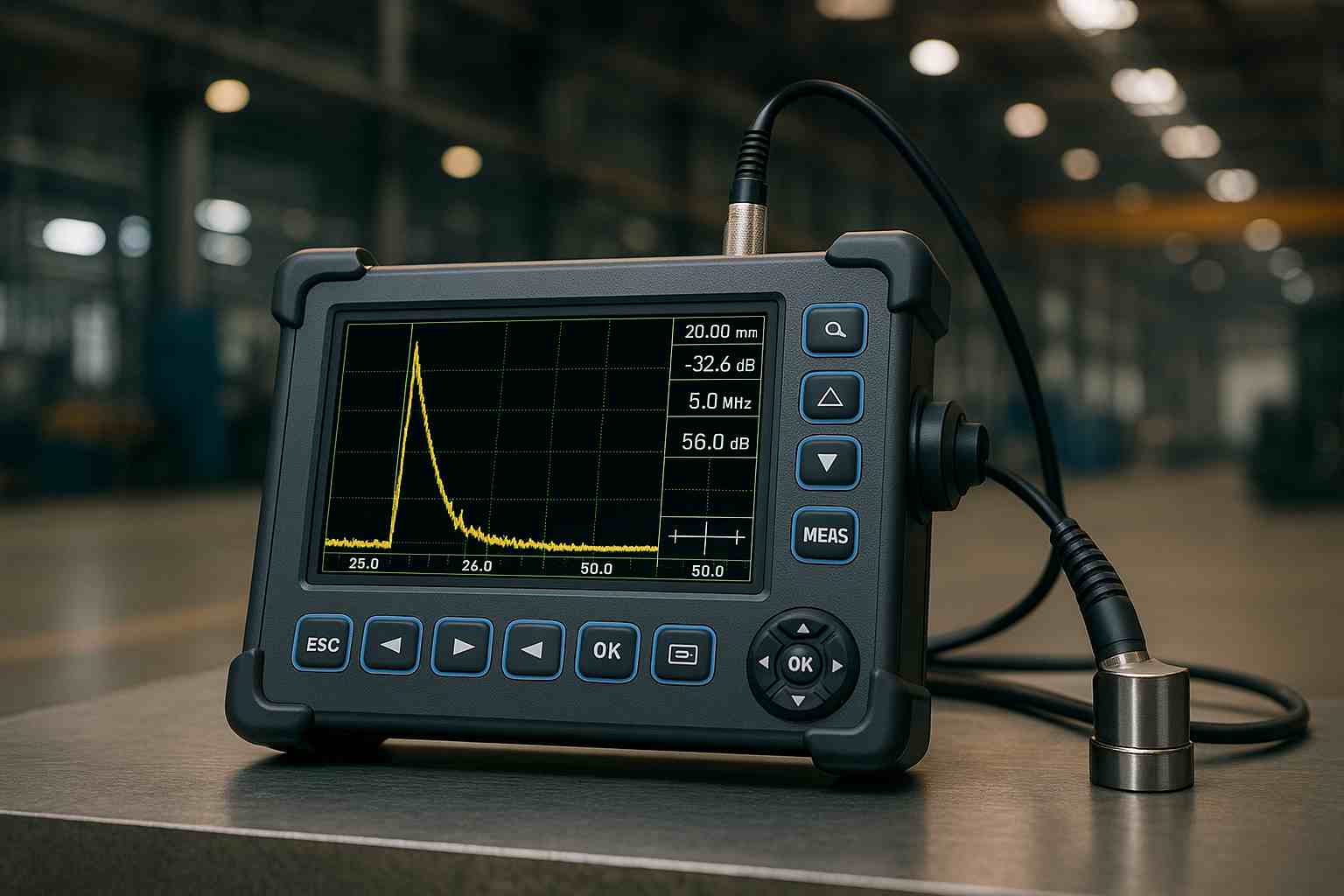

工業探傷儀是一種廣泛應用于無損檢測領域的設備，主要用于檢測材料內部缺陷，如裂紋、氣孔、夾雜等，確保產品質量和結構安全。其工作原理是通過發射超聲波進入被測物體，分析回波信號來判斷缺陷的存在與性質。

在探傷儀中，液晶顯示屏作為核心的人機交互界面，承擔著顯示波形圖像、檢測結果、參數設置等關鍵信息的重要任務。液晶屏的性能直接影響操作人員對缺陷的識別精度、工作效率以及在復雜環境下的使用體驗。一個合適的液晶顯示屏不僅能夠提供清晰、穩定的圖像顯示，還能在惡劣的工業環境中保持可靠運行，從而提升探傷儀的整體性能。

01工業環境對液晶屏的嚴苛要求

1.1惡劣環境適應性挑戰

溫度極端變化：野外作業遭遇-20°C低溫或50°C高溫導致響應速度下降（一般工業級液晶屏都可以達到）

強光直射環境：戶外檢測時光照度超過100,000lux造成屏幕可視性降低

濕度與腐蝕：高濕度環境（85%RH以上）加速元器件老化

機械振動沖擊：移動檢測和現場作業導致連接松動和像素失效

1.2專業技術性能挑戰

波形顯示要求：超聲A掃描信號需要高刷新率（≥120Hz）確保實時性

色彩準確性：相控陣C掃描成像對色彩還原度有嚴格要求（sRGB≥95%）

灰度表現力：B掃描圖像需要高灰度等級（≥64級）區分微小信號差異

視角一致性：多人協作檢測時需要廣視角（178°）確保各角度觀察一致

1.3長期可靠性挑戰

連續運行壓力：工業現場24小時不間斷運行導致的背光衰減

觸控耐久性：頻繁操作（日均數千次點擊）造成的觸控層磨損

元器件老化：液晶材料性能衰退導致的響應速度下降和殘影現象

02探傷儀液晶屏選型要點

2.1基礎參數選擇標準

尺寸與分辨率平衡

推薦組合：10.1英寸(1280×800)/15.6英寸(1920×1080)

點距計算：0.15mm-0.20mm確保波形細節清晰可辨

亮度與可讀性

室內應用：300-600nit

半戶外應用：600-900nit

全戶外應用：1000nit以上，搭配光學貼合技術

對比度與灰度

靜態對比度：≥1000:1

動態對比度：≥50000:1

灰度等級：≥64級（8bit色彩深度）

2.2環境適應性要求

寬溫操作性能

標準工業級：-20°C至70°C

增強工業級：-30°C至80°C/-40°C至85°C（可選加熱功能）

防護等級標準

IP65：防塵防噴水，適合普通工業環境

IP67：防短時浸泡，適合潮濕環境

IP69K：防高壓高溫沖洗，適合極端工況

抗振動設計

振幅耐受：5-19Hz/1.2mm

加速度耐受：19-200Hz/1.2g

沖擊耐受：加速度15g（11msduration）

2.3專業技術指標

響應速度

典型值：≤15ms（灰階到灰階）

高速型：≤8ms（適合快速波形刷新）

色彩性能

色域覆蓋：sRGB≥92%

色彩均勻性：ΔE<3

色深：6bit/8bit/10bit（根據檢測需求選擇）

觸控技術選擇

電阻式：適合手套操作，精度高但耐用性較差

投射電容式：支持多點觸控，耐用性好但需要特殊手套

紅外式：無表面磨損，適合高頻率使用環境

2.4接口與信號兼容性

接口類型

LVDS：工業標準，抗干擾強，傳輸距離遠

eDP：高分辨率支持，傳輸速率快

MIPI：移動設備常用，引腳數少

電源要求

電壓范圍：3.3V/5V/12V（根據系統設計選擇）

功耗控制：背光功耗占比60-70%，需優化能效



03應用場景選型案例分析

3.1案例一：渦流探傷儀在航空航天領域的應用

設備類型：OmniScanMXEddyCurrentArrayFlawDetector

（https://ims.evidentscientific.com/en/products/flaw-detectors/omniscan-mx-eca-ect）

應用場景：飛機發動機葉片和機身復合材料檢測

環境特點：

機庫內光線變化大（200-1000lux）

需要精確識別微小缺陷（≥Φ0.5mm）

多人協同檢測需求

選型方案：

屏幕規格：8.4英寸IPS全視角屏幕

分辨率：800×600

亮度：1000nit，支持自動亮度調節

觸控技術：投射電容式，支持10點觸控

特殊功能：具備陽光下可讀模式，ΔE<2的色彩準確性

技術優勢：高分辨率確保相控陣S掃描圖像細節清晰，廣視角滿足多人同時觀看，高色彩準確性保證缺陷識別準確性。

3.2案例二：渦流陣列探傷儀在石油化工領域的應用

設備類型：EddyCurrentArrayFlawDetectors

應用場景：煉化設備管道和儲罐腐蝕檢測

環境特點：

現場強光環境（直射光照度>100,000lux）

存在振動和沖擊

腐蝕性氣體環境

選型方案：

屏幕規格：12.1英寸高溫LCD

分辨率：1280×800

亮度：1500nit，搭配防眩光表面處理

防護等級：IP67，全密封設計

技術優勢：超高亮度確保陽光下可視性，IP67防護防止腐蝕性氣體和液體侵入。

3.3案例三：多功能超聲探傷儀在鐵路檢測領域的應用

設備類型：UltrasonicFlawDetectors

應用場景：鋼軌焊縫和車輪探傷

環境特點：

戶外全天候作業（-20°C至50°C）

頻繁移動和振動

需要快速波形刷新和操作響應

選型方案：

屏幕規格：8.4英寸高亮LCD

分辨率：800×600

亮度：800nit

響應時間：≤10ms

觸控技術：5線電阻式，支持手套和觸筆操作

技術優勢：快速響應時間確保A掃描波形實時顯示，電阻觸控支持戴手套操作，適中尺寸便于攜帶和手持使用。

04選型清單總結

4.1優先級排序

以下是工業超聲波探傷儀液晶屏選型的核心參數清單：

環境適應性：溫度范圍、防護等級、抗振動能力

顯示性能：亮度、對比度、響應速度

可靠性：MTBF、背光壽命、觸控耐久性

成本與交期：價格、供貨周期、技術支持

4.2決策流程

需求分析→技術參數確定→供應商初選→樣品測試→環境適應性驗證→小批量試用→批量采購決策

05篩選供應商：審計清單

1.品牌選擇

建議優先選擇知名品牌，如AUO、BOE、Kyocera、LG、Innolux等，這些品牌在產品質量、售后服務和技術支持方面具有較強的優勢。

2.供應鏈穩定性(LEEHON.com)

選擇具備穩定供應鏈的供應商，確保產品供應的連續性和售后服務的可靠性。

3.技術參數與性能

在選擇液晶屏時，應根據具體應用需求，綜合考慮分辨率、亮度、對比度、響應時間、接口類型等技術參數，以確保產品性能滿足實際需求。

4.售后服務

選擇提供完善售后服務的供應商，確保在使用過程中遇到問題時能夠得到及時解決。

06常見問題解答

6.1技術類問題

Q1：如何平衡屏幕亮度與功耗的關系？

A：建議選擇具備動態背光調節功能的屏幕，在強光環境下提高亮度保證可視性，在光線較暗時自動降低亮度節省功耗。同時選擇高光效LED背光，提升亮度同時控制功耗。

Q2：響應時間對超聲檢測有何影響？

A：響應時間直接影響波形的實時性和準確性。較慢的響應時間（>20ms）會導致波形顯示滯后和動態圖像拖影，建議選擇響應時間≤15ms的屏幕，對于高速檢測應用應選擇≤8ms的產品。

6.2應用類問題

Q3：在低溫環境下屏幕響應變慢如何解決？

A：可選擇內置加熱膜的寬溫屏幕，在低溫啟動時自動加熱至工作溫度。也可選擇低溫液晶材料（LTPS或氧化物TFT），其在低溫下仍能保持良好的響應特性。

Q4：如何判斷屏幕的戶外可讀性是否滿足要求？

A：可通過計算屏幕的對比度比率（CR）來評估：CR=(L_s+L_a)/(L_b+L_a)，其中L_s為屏幕亮度，L_b為屏幕黑態亮度，L_a為環境光亮度。當CR≥3時認為可讀性達標，≥5時為良好。

6.3采購與維護問題

Q5：工業屏與商用屏的成本差異主要體現在哪里？

A：工業屏額外成本主要來自：寬溫組件（30-40%）、加固結構（20-25%）、特殊光學處理（15-20%）、延長壽命設計（10-15%）、小批量生產（10-15%）。但這些投入能夠顯著提升設備可靠性和使用壽

命。

Q6：屏幕的平均無故障時間（MTBF）如何驗證？

A：可通過加速壽命測試推算，常見標準為在60°C、最大亮度下連續工作1000小時，評估亮度衰減和像素缺陷。工業級屏幕的MTBF應≥50,000小時，背光壽命≥30,000小時（亮度衰減至50%）。
