觸摸顯示屏_LCD液晶屏是怎么做觸摸屏的？

液晶屏（LCD）本身只負責顯示圖像，它并不能直接實現觸摸功能。要讓工業液晶屏具備觸摸交互的能力，必須在其顯示面板的前方（最外層）集成一個獨立的觸摸感應層，也就是我們通常說的觸摸屏（TouchPanel）。

觸摸屏技術種類繁多，但目前工業和消費領域最主流、最成熟的兩種方案是電容式觸摸屏和電阻式觸摸屏。

無論是哪種技術，其基本原理都是通過感應手指或筆尖在屏幕上的壓力或電流變化，將位置信息轉換為電信號，然后傳輸給設備的控制器（Controller）。

一、電容式觸摸屏（PCAP）

電容屏是目前智能手機、平板電腦及高端工業/醫療設備的主流選擇，其觸摸感應層通常由一層或多層透明導電膜（如ITO）構成。

1.工作原理

感應層結構：在玻璃基板上，制作有橫向和縱向交錯的電極矩陣（X軸和Y軸）。

感應過程：當人體手指（具有導電性）接觸到屏幕表面時，會吸走接觸點附近微量的電流，改變該區域的靜電場和電容值。

定位：觸摸屏控制器（TouchControllerIC）通過監測X軸和Y軸電容值的變化，計算出觸摸點的精確坐標。

多點觸摸：電容屏天生支持多點觸控（Multi-touch），因為它能獨立監測多個電容變化點。

2.優點與缺點

二、電阻式觸摸屏（RTP）

電阻屏是一種壓力感應技術，主要用于低成本、需要高環境適應性的工業設備，例如部分老式POS機或工業HMI。

1.工作原理

感應層結構：由兩層透明導電材料（通常是ITO）構成，中間由微小的絕緣點隔開，形成微小的空隙。

上層：柔性的薄膜層，涂有導電層。

下層：剛性的玻璃層，也涂有導電層。

感應過程：當手指、筆或任何物體（包括戴手套的手）施加壓力接觸屏幕時，會使上下兩層導電層在接觸點處短路連接。

定位：控制器向其中一層施加電壓，通過測量短路點另一層的電壓值，即可計算出觸摸點的坐標。

2.優點與缺點

觸控與液晶的貼合方式

1.空氣貼合（AirBonding）：觸控層與液晶之間有空氣間隙，成本低但反射強。

2.光學貼合（OCA/OCRBonding）：通過光學膠全貼合，提高透光率和抗震性，是工業和車載觸摸屏主流工藝。

3.In-cell/On-cell技術：將觸控電極直接集成在液晶面板內部，減少厚度、提升精度，是高端智能終端的主流方向。

觸摸屏的集成方式：將LCD變為觸摸顯示器

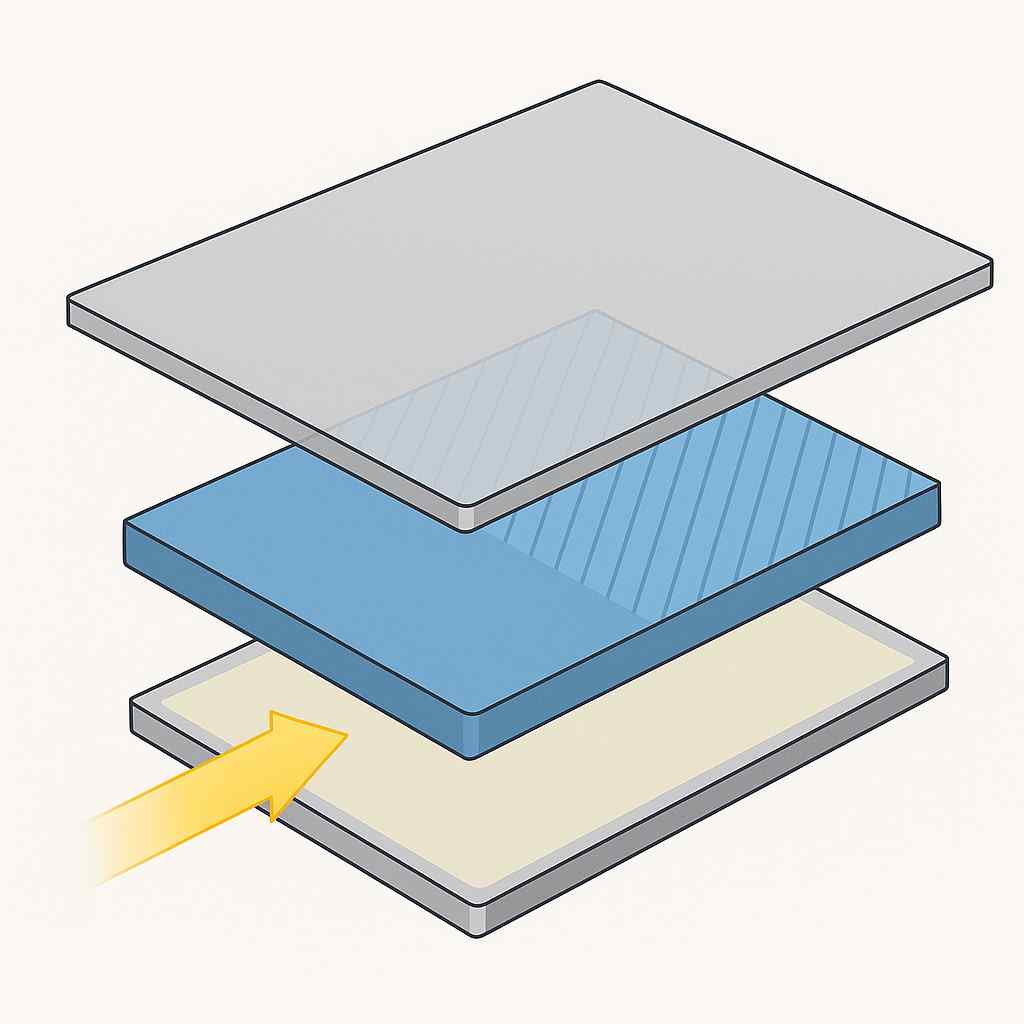

將LCD面板轉化為觸摸顯示器的過程，就是將上述觸摸感應層（TouchPanel）與LCD模組進行貼合和信號連接。

1.貼合技術（Bonding）

這是決定最終顯示效果和堅固性的關鍵步驟：

空氣貼合（AirBonding）：在LCD與觸摸屏之間留有一層空氣間隙。

優勢：成本最低，返修方便。

劣勢：容易進灰、水汽，在戶外或強光下容易產生反光和折射，顯示效果差。

光學全貼合（OpticalBonding/OCA/OCR）：使用光學膠（如OCA固態膠或OCR液態膠）將觸摸屏完全粘合到LCD的顯示表面上。

優勢：消除空氣間隙，極大降低光線反射，提高屏幕對比度，防塵、防潮、抗震性能優異，是高端工業設備的首選。

劣勢：成本高，返修困難。

2.信號連接（Interface）

觸摸屏需要額外的電路來工作：

感應層：通過柔性電路板（FPC）連接到觸摸控制器IC。

控制器：觸摸控制器IC通常通過I²C或USB接口將觸摸坐標數據傳輸給主設備（如工控機或嵌入式主板）。

液晶屏實現觸摸功能，是依靠在其玻璃表面添加一個獨立的電容或電阻感應層，并通過先進的全貼合工藝將其緊密集成，最終依賴獨立的觸摸控制器實現精準定位和數據傳輸。現代技術已實現顯示與觸控的深度集成，從早期的電阻式外掛，到如今的In-cell電容觸控一體化模組。工業與醫療領域的觸摸屏更強調防干擾、防塵、防水和長期穩定性，使其成為人機交互界面中不可或缺的核心部件。
