液晶屏接屏不亮有哪些原因？應該怎么排查解決呢？

文章出處：TFT工業液晶屏人氣：發表時間：2025-10-11

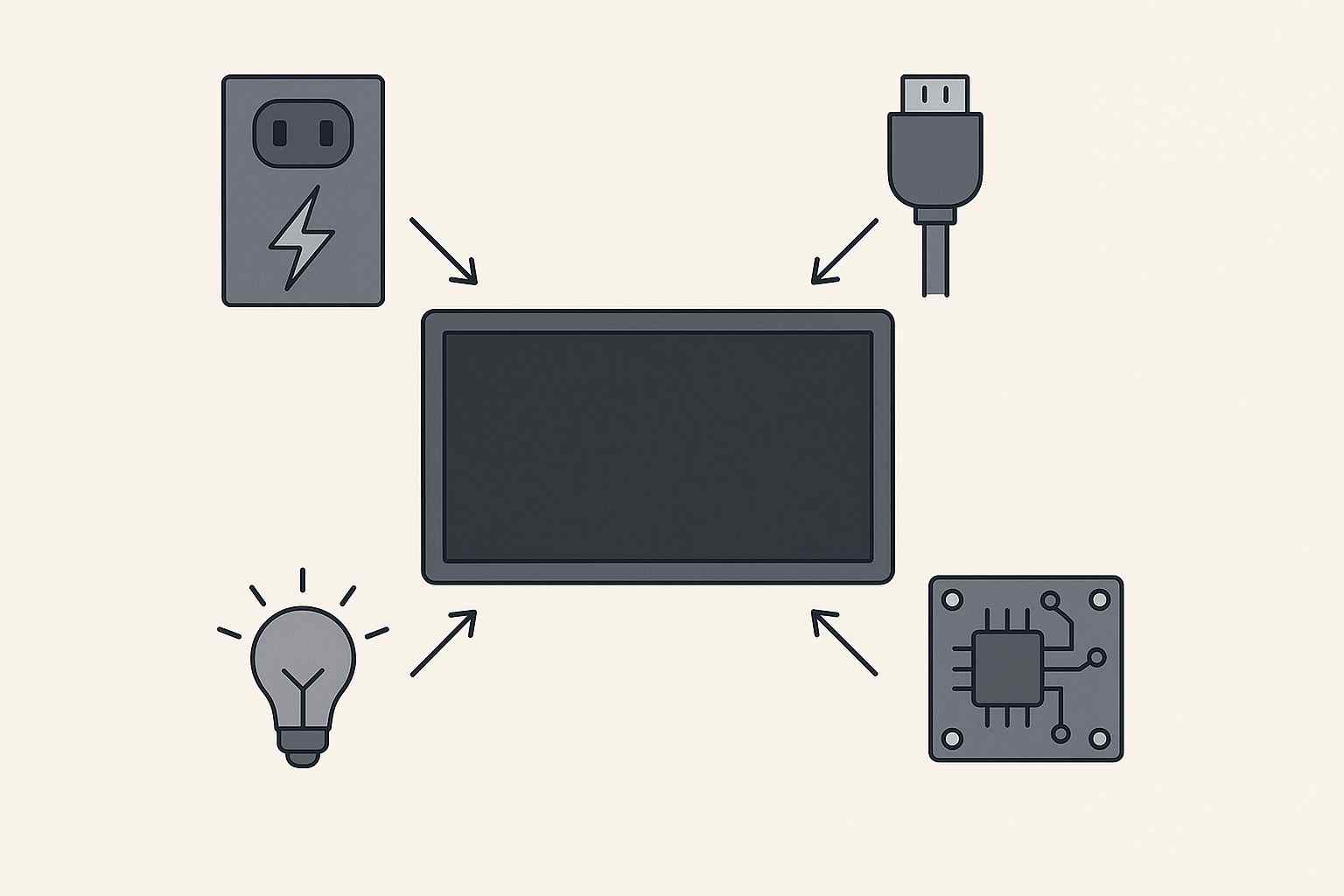

液晶屏接上不亮（即背光不亮或畫面不顯示）是工業與消費類設備中最常見的故障之一。液晶屏接上不亮的根源大多集中在供電、信號、背光、控制時序這四個環節。排查時應遵循“從外到內、由電源到信號”的原則，先保證供電正確，再確認背光與時序邏輯。對于工業液晶屏，還應考慮高溫環境、電磁干擾、接地不良等附加因素。

在排查時，我們要區分是“完全不亮”（背光和圖像都沒有）還是“黑屏但有背光”（背光亮，無圖像或圖像是黑的）。

工業液晶屏

一、電源供電問題（完全不亮或指示燈不亮）

故障原因：這是最簡單也最常見的故障。如果電源指示燈完全不亮，通常是供電環節的問題。

原因分類	詳細描述	解決/排查方法
1.外部供電故障	電源適配器損壞、插座無電、電源線未插緊。	檢查電源線和適配器：嘗試更換電源線或適配器。確保輸入電壓符合模組要求（如京瓷TCG057QVLPEANN-GN00-S要求3.3V驅動電壓）。
2.主板供電異常	驅動板（控制板）上的電源接口或保險絲損壞。	萬用表測量：測量驅動板供電輸入端的電壓是否正常。如果保險絲熔斷，需更換相同規格的保險絲。
3.低功耗/休眠模式	如果是完整的顯示器，操作系統或主控進入休眠/待機模式。	喚醒操作：按鍵盤任意鍵、移動鼠標、或按下顯示器電源鍵/菜單鍵喚醒

液晶屏本身不發光，必須依靠背光模組。如果背光電路故障，屏幕會非常暗，但在強光下仔細看能看到圖像（俗稱“黑屏”）。

原因分類	詳細描述	解決/排查方法
1.背光電源故障	高壓板/恒流板（Inverter/LEDDriver）故障，無法提供背光所需的電壓或電流。	測量輸出：測量驅動板到背光恒流板的供電電壓。檢查恒流板的元件（如電感、MOS管）是否有燒焦痕跡。
2.背光燈條故障	LED背光燈珠損壞或燈條排線虛接/斷裂（尤其在長期使用后）。	檢查連接：重新插拔背光燈條的連接線。如果是老化導致的燈珠損壞，需要專業更換背光模組。
3.背光使能信號（EN/BL-ON）	主控板沒有發送背光開啟信號（EnableSignal），導致背光驅動板未啟動。	邏輯分析：測量背光EN引腳的電平是否為高電平（或符合規格書要求）。如果信號不對，需檢查主控芯片或相關電路。

信號連接錯誤或不良會導致圖像數據無法傳輸到液晶屏的定時控制器（T-CON）。

原因分類	詳細描述	解決/排查方法
1.排線接觸不良	FPC/FFC排線（如LVDS、MIPI、ParallelRGB）松動、氧化、反插或未完全插入。	重新插拔：關閉電源后，仔細檢查并重新插拔所有排線，確保連接牢固，PIN腳沒有彎曲或損壞。
2.信號線損壞	信號線內部斷裂（尤其是經常彎曲的FPC排線）。	更換排線：嘗試更換一條已知完好的信號排線進行交叉測試。
3.信號不兼容	驅動板輸出的信號時序、分辨率或位深與液晶屏規格不匹配（常見于DIY或替換項目）。	核對規格：對照液晶屏規格書（如京瓷TCG057QVLPEANN-GN00-S的ParallelRGB1ch,6-bit）檢查驅動板固件設置是否正確。

驅動板上的關鍵元件損壞，導致無法產生正確的時序或數據信號。

原因分類	詳細描述	解決/排查方法
1.固件或程序問題	驅動芯片（ScalerIC）程序錯誤或損壞。	恢復出廠設置/重刷固件：嘗試進入OSD菜單恢復出廠設置。對于定制系統，可能需要重新燒錄驅動板的固件。
2.芯片損壞	驅動板上的主要芯片（ScalerIC、MCU）或內存損壞。	替換測試：更換一塊已知完好的驅動控制板

液晶屏本身的玻璃、T-CON或驅動IC損壞。

原因分類	詳細描述	解決/排查方法
1.T-CON故障	液晶玻璃上的定時控制電路（通常是COF/COG封裝）損壞。	專業診斷：這種故障通常伴隨發熱、燒焦痕跡或白屏/花屏。如果以上所有步驟都無法解決，可能是面板自身損壞，需要更換整個液晶模組。
2.外部沖擊	液晶屏受到跌落或強烈震動，導致內部連接斷開或玻璃破裂。	目視檢查：檢查屏幕是否有裂紋或漏液現象。
